Salut,

On peut avoir, pour x raisons, besoin de remplacer le petit odb rouge.
Notamment quand il devient illisible au soleil.

Voici donc une procédure pour le démonter du compteur afin de le remplacer.
La procédure de remontage n'est pas documentée puisqu'il s'agit des même opérations en sens inverse.
Désolé pour les photos floues.

0/ Commencer par se décharger en électricité statique en touchant une masse.

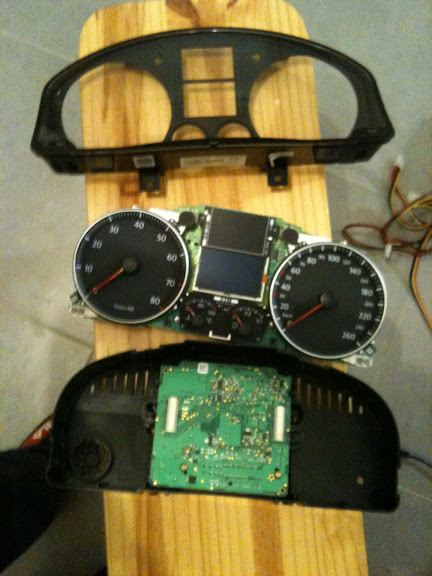

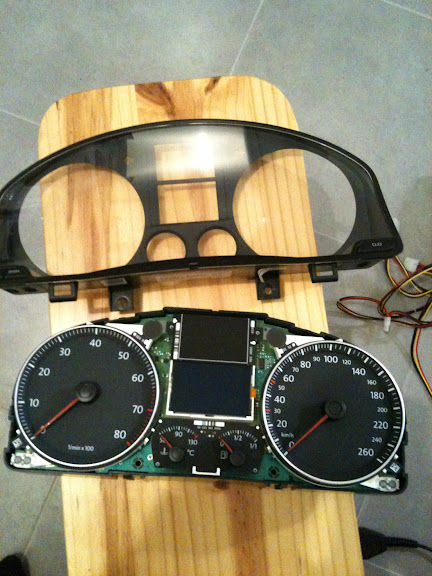

1/ Puis, séparer les 2x coques: la face avec la vitre de l'arrière du compteur


2/ dévissez les 2x vis de la platine principale


3/ séparer la grande platine du fond


4/ retirer les fonds du compteur pour accéder au support blanc en plastique. Retirer les aiguilles en tirant le moins possible et les faisant tourner jusqu'au blocage.

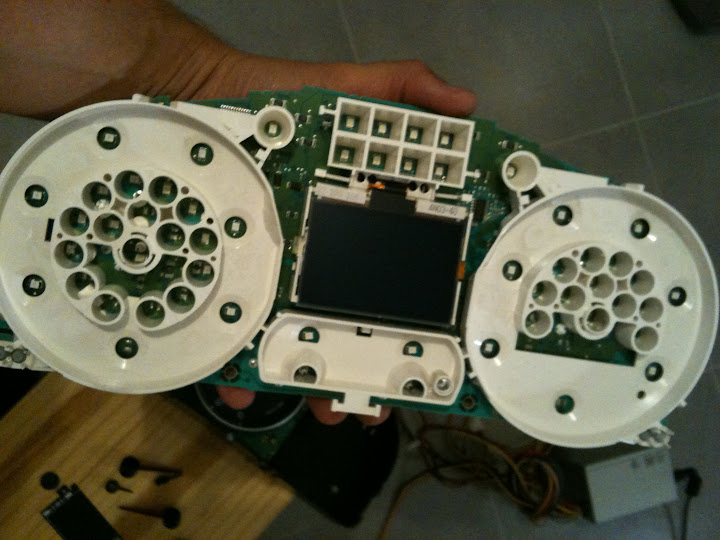

5/ Retirer le gros support blanc qui sert aux deux gros cadrans en le éclipsant
G

6/ Déclisper maintenant le petit support central sans le retirer car il est maintenu par la nappe du LCD


7/ Déclipser délicatement l'écran LCD de son support (2x clips et le faire glisser vers le haut

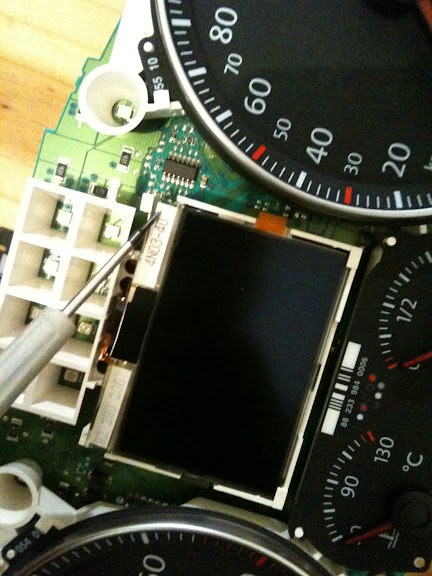

8/ La nappe retient encore le LCD. Libérer donc la nappe de son connecteur par les côtés et par dessous le support (qui ne peut pas encore se retirer complètement à cause de la nappe) à l'aide d'un petit tournevis.


9/ Vous pouvez alors rertirer les derniers éléments


Il ne reste plus qu'à tout remonter en sens inverse avec le LCD de rechange.
Durée de l'opération 10 minutes.


++
Kz
« Modifié: 26 octobre 2011 à 22:46:00 par KaiserZEUS »

Hors ligne toze60

  • Volant de platine
  • *********
  • Messages: 12098
  • Localisation: Compiègne - Soissons
  • Karma: 15
    • Voir le profil
    • Mon Taff
  • Année: 2006
  • Motorisation: 2.0 TDI 140ch DSG
  • Véhicule: A3 Sportback
[Tuto] Remplacement petit ODB rouge défectueux
« Réponse #1 le: 06 octobre 2011 à 12:46:39 »
slt

 :merci: pour te participation  :cool5:

Hors ligne KaiserZEUS

  • Voiture
  • *****
  • Messages: 1087
  • Pays: fr
  • Karma: 31
    • Voir le profil
    • CANLT Systems
    • Voir sa présentation
  • Année: 2008
  • Motorisation: 1.9 TDI 105ch
  • Véhicule: Golf V GT Sport
[Tuto] Remplacement petit ODB rouge défectueux
« Réponse #2 le: 06 octobre 2011 à 12:48:25 »
Salut Toze60,

Avec plaisir ;)

Je te renvoie le remerciement envers ton tuto sur le régulateur qui m'a bien aidé pour l'installer auprès d'un membre.
++
Kz

En ligne redcbr

  • Administrateur
  • Volant de platine
  • *
  • Messages: 48858
  • Pays: be
  • Localisation: Principauté de Liege
  • Karma: 60
    • Voir le profil
    • Voir sa présentation
  • Année: 2017
  • Motorisation: 2,0l TSI
  • Véhicule: MK7 GTI Clubsport
[Tuto] Remplacement petit ODB rouge défectueux
« Réponse #3 le: 07 octobre 2011 à 17:53:52 »
 :like: :bravo: et  :merci:

Hors ligne Mike80

  • Vélo
  • **
  • Messages: 79
  • Localisation: Somme (80)
  • Karma: 0
    • Voir le profil
  • Année: 2006
  • Motorisation: 2.0 Tfsi
  • Véhicule: Golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #4 le: 11 mars 2017 à 01:08:45 »
Je me permets de déterrer un peu ce post....

J'aimerai bien changer aussi mon grand écran LCD de mon obd mais la manip ne me semble pas évident quand même.... :bizarre1:

Y'a pas une vidéo pour aider qui traine quelque part...??

Ce qui me fait peur ,c'est d'enlever les aiguilles ,j'ai peur de casser quelquechose.... :(

A ceux qui l'ont fait ,c'est vraiment fastoche..??

Hors ligne Jad

  • Trottinette
  • *
  • Messages: 19
  • Pays: fr
  • Localisation: Valence
  • Karma: 1
    • Voir le profil
  • Année: 2005
  • Motorisation: 1.9 TDI 105
  • Véhicule: Golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #5 le: 11 mars 2017 à 09:59:54 »
Bonjour
Je ne l'ai pas fait moi même, je n'ai pas les compétences pour le faire et je laissais faire par mon garagiste. Lui-même n'avait jamais changé l'ODB et il m'a avoué que la remise des aiguilles demande un certain calibrage sinon le compteur ne fonctionne plus correctement. Donc pas vraiment fastoche  !
Je lui ai montré les photos de KaiserZeus pour l'aider mais je pense qu'il n'a pas eu besoin.
Courage !

Hors ligne Mike80

  • Vélo
  • **
  • Messages: 79
  • Localisation: Somme (80)
  • Karma: 0
    • Voir le profil
  • Année: 2006
  • Motorisation: 2.0 Tfsi
  • Véhicule: Golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #6 le: 12 mars 2017 à 20:34:27 »
Bon tu ne me rassures pas vraiment là.... :D :D

La société sur Ebay propose un montage pour 49€ mais faut envoyer le compteur et ça ne m'enchante pas trop connaissant la poste.... :bizarre1:

Je vais voir ça....et réfléchir....

Hors ligne Jod74

  • Mobylette
  • ***
  • Messages: 447
  • Pays: fr
  • Localisation: Annecy
  • Karma: 1
    • Voir le profil
  • Année: 2005
  • Motorisation: 2.0 FSI 150ch
  • Véhicule: Golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #7 le: 30 septembre 2018 à 20:34:57 »
Salut,

Je déterre un peu ce topic pour corriger un peu, parceque là, c'est beaucoup plus simple en fait  :lol: :

Une fois le compteur sorti du tableau de bord, il suffit juste d'enlever la vitre en plastique, de déclipser l'écran puis de le désenficher en tirant dessus... Ensuite, la fiche du nouvel écran se remet très facilement en poussant dessus jusqu'au fond, avec un petit tournevis, par exemple...

Il n'y a absolument pas besoin d'enlever les aiguilles, ou de faire quoique ce soit d'autre comme dans le tuto. On n'a besoin que de l'étape 1 et 7.

Voilà, j'espère que ça en arrangera plus d'un de savoir que c'est si facile, et vraiment sans risque puisqu'on n'a pas besoin de tout déboîter et d'enlever les aiguilles.

Par contre, minimum 70€ l'écran neuf sur eBay, je trouve ça super cher moi :bizarre1:
JoD74

Hors ligne jiji30

  • Trottinette
  • *
  • Messages: 33
  • Pays: fr
  • Localisation: bernis
  • Karma: 0
  • G.5 1.9 TDI 105cv
    • Voir le profil
    • site de la  golf  5 tdi 105
    • Voir sa présentation
  • Année: 2005
  • Motorisation: 1.9 TDI 105.cv
  • Véhicule: golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #8 le: 22 octobre 2018 à 19:42:05 »
bonjour  Jod74
  sur  la  G5  de mon épouse  le  compteur  aussi  fait  sa  faiblesse ..  si  tu  connais  un site moins  cher  que  70.€  même en message  perso  je  suis preneur !!
  le moins  cher  que j'ai  trouvé  pour le  petit  modèle  est  celui là =  https://www.ebay.fr/itm/173489238755?ul_noapp=true
      ji ji

Hors ligne jiji30

  • Trottinette
  • *
  • Messages: 33
  • Pays: fr
  • Localisation: bernis
  • Karma: 0
  • G.5 1.9 TDI 105cv
    • Voir le profil
    • site de la  golf  5 tdi 105
    • Voir sa présentation
  • Année: 2005
  • Motorisation: 1.9 TDI 105.cv
  • Véhicule: golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #9 le: 31 octobre 2018 à 20:15:13 »
bonjour  au  forum / bonjour  Jod74 ...
  tu as  raison ,  je  l'ai  fait  ce jour  ,    la  nappe  vient  de chez  =  https://www.ebay.fr/itm/1-2-LCD-DISPLAY-TACHO-KOMBIINSTRUMENT-VOLKSWAGEN-GOLF-5-PASSAT-B6-TOURAN-TOP/262903984062?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649
  après  pour pas  trop  remplir  le  forum  ?

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

jo74   à  raison c'est  assez  simple
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
merci  donc  au  forum  ...  c'est  grâce  à  vous  que j'ai pu  m'y  lancer
   ne  voulant pas  trop  gêner là !    le  reste  du  tuto  et montage  en photo  est  sur  le site  du  véhicule  en cliquant  là =
              http://golf105.canalblog.com/archives/2018/10/31/36831208.html
  merci jean-jacques

Hors ligne motardu33

  • Trottinette
  • *
  • Messages: 5
  • Karma: 0
    • Voir le profil
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #10 le: 05 janvier 2019 à 15:44:15 »
ok mais comment fait on au début pour sortir tout le bloc ou il y a les compteurs?

En ligne redcbr

  • Administrateur
  • Volant de platine
  • *
  • Messages: 48858
  • Pays: be
  • Localisation: Principauté de Liege
  • Karma: 60
    • Voir le profil
    • Voir sa présentation
  • Année: 2017
  • Motorisation: 2,0l TSI
  • Véhicule: MK7 GTI Clubsport
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #11 le: 05 janvier 2019 à 16:07:25 »
Faut déposer les plastiques autour de kola colonne de direction, d'éclipser la petite lame devant le compteur

Ensuite les deux vis devant qui tienne le bloc compteur, tu tire vers toi et enlever la fiche du compteur...

Hors ligne Jod74

  • Mobylette
  • ***
  • Messages: 447
  • Pays: fr
  • Localisation: Annecy
  • Karma: 1
    • Voir le profil
  • Année: 2005
  • Motorisation: 2.0 FSI 150ch
  • Véhicule: Golf V
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #12 le: 01 février 2019 à 11:19:38 »
Ah oui, 65,90€, ça baisse un peu...  :cool4:

Moi finalement, j'en ai acheté un 20€ d'occasion à un gars qui n'arrivait pas à revendre son compteur (vieux de 161 000km alors que le mien 238 000 à l'époque). Les pixels s'effacent aussi mais seulement en cas d'exposition prolongée de l'écran au soleil, ce qui est bien mieux que l'autre qui s'effaçait presque complètement dès que la voiture était chaude...

Pour accèder aux 2 visses et sortir tout le compteur, il faut déclipser le petit cache plastique entre le volant et le compteur en tirant vers soi. Elle est ensuite retenue par un tissu plastique souple. Vois la photo:

http://igrekkess.free.fr/blog/media/blogs/igrekkess/articles/polo_9n3_porte-instru/porte-instru_polo_2.jpg?mtime=1423789495

Ici, c'est pour une Polo 4, mais c'est exactement pareil.

Ensuite, utilise le réglage du volant pour le tirer au maximum vers toi et dégager la place nécessaire à la sortie du compteur.
JoD74

Hors ligne spiderfab

  • Trottinette
  • *
  • Messages: 23
  • Karma: 0
    • Voir le profil
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #13 le: 19 juin 2019 à 16:29:49 »
Bonjour à tous
je vais devoir changer le miens (petit ODB sur golf 5 plus de 2005) et j'aimerais savoir si vous aviez encore un lien "valide" à proposer , car sur ebay je n'en trouve qu'a 99 euros ...et plus à 65......ça pique un peu ....
si vous avez une piste je suis preneur
@+Fab

En ligne redcbr

  • Administrateur
  • Volant de platine
  • *
  • Messages: 48858
  • Pays: be
  • Localisation: Principauté de Liege
  • Karma: 60
    • Voir le profil
    • Voir sa présentation
  • Année: 2017
  • Motorisation: 2,0l TSI
  • Véhicule: MK7 GTI Clubsport
[Tuto] Remplacement LCD défectueux du compteur petit ODB rouge
« Réponse #14 le: 20 juin 2019 à 18:01:21 »
En même temps le tuto et les prix date d il y a quelques années  :wink:

Regarde du cote de ebay.uk ou de , les prix sont souvent plus attrayant  :wink:
